Co to jest analiza FEA i dlaczego wpływa na bezpieczeństwo felg?

17 czerwca 2026
14 min czytania

Felga może wyglądać idealnie na modelu 3D. Ale wygląd nie mówi nic o tym, co dzieje się w środku materiału pod obciążeniem. Bez symulacji — nie wiesz, gdzie jest słaby punkt.

Analiza FEA (Finite Element Analysis) to metoda symulacji komputerowej, która dzieli model felgi na tysiące małych elementów i oblicza rozkład naprężeń pod zadanym obciążeniem.1 Pozwala wykryć miejsca zagrożone pęknięciem zanim powstanie pierwszy prototyp2 — i zanim felga trafi na drogę.

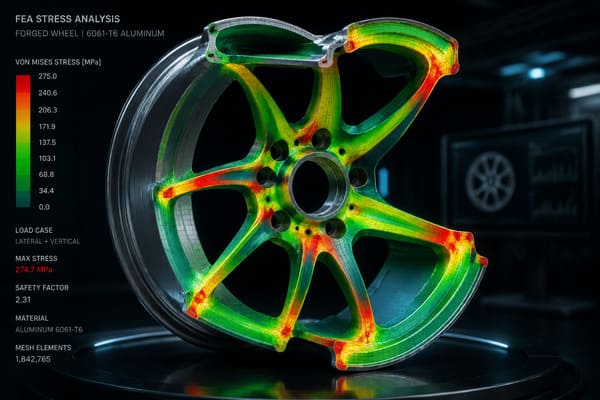

Analiza FEA felgi kutej — mapa naprężeń i rozkład sił

W KuteKola każdy projekt felgi przechodzi pełną analizę FEA przed uruchomieniem produkcji. Nie jest to opcja dodatkowa. Jest to część standardowego procesu projektowego — tak samo jak modelowanie 3D czy kontrola jakości przed wysyłką. W tym artykule wyjaśniam, czym dokładnie jest FEA, co symulujemy, co ta analiza wykrywa i dlaczego producenci, którzy jej nie stosują, podejmują ryzyko, które płaci klient.



Jak analiza FEA wykrywa słabe punkty felgi zanim dojdzie do wypadku?

Większość wad strukturalnych felgi nie jest widoczna gołym okiem. Nie ma ich na powierzchni. Nie widać ich na modelu 3D. Ujawniają się dopiero pod obciążeniem — często w najgorszym możliwym momencie.

FEA wykrywa słabe punkty przez symulację rzeczywistych obciążeń na modelu cyfrowym. Program oblicza naprężenia w każdym elemencie siatki i oznacza miejsca, gdzie naprężenia przekraczają dopuszczalny próg materiałowy. Inżynier widzi to jako kolorową mapę — od zieleni (bezpiecznie) do czerwieni (zagrożenie).

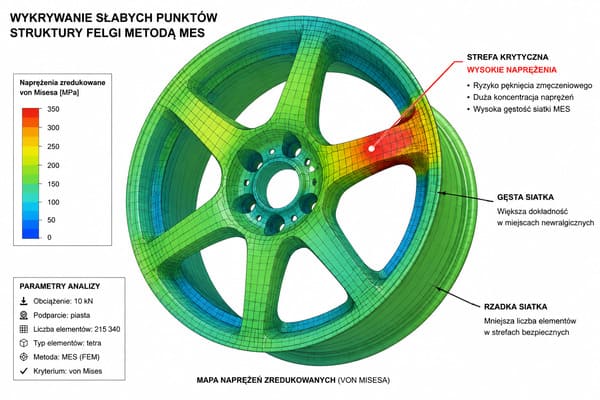

Mapa naprężeń FEA felgi — wykrywanie słabych punktów struktury

Kilka lat temu realizowałem projekt felgi z bardzo agresywnym concave dla klienta z BMW M3. Projekt wyglądał świetnie na modelu 3D. Po uruchomieniu symulacji FEA zobaczyłem coś niepokojącego: naprężenia w jednym miejscu na ramieniu przekraczały dopuszczalny próg o 18%. Gołym okiem — nic. W symulacji — wyraźna czerwona plama na mapie naprężeń. Zmieniłem geometrię ramienia i zwiększyłem grubość w tym konkretnym miejscu o 1,2 mm. Uruchomiłem symulację ponownie. Problem zniknął. Bez FEA ta felga weszłaby do produkcji z wadą strukturalną, której nie dałoby się zobaczyć — dopóki coś by się nie stało na drodze.

Jak wygląda proces wykrywania słabych punktów w FEA?

Proces składa się z kilku konkretnych kroków. Każdy z nich ma określony cel i wpływa na wynik końcowy.

Etap Co się dzieje Cel
Import modelu 3D Model CAD felgi trafia do oprogramowania FEA Przygotowanie geometrii do symulacji
Definicja materiału Przypisanie właściwości stopu 6061-T6 Odzwierciedlenie realnych parametrów materiału
Tworzenie siatki Model dzielony na tysiące małych elementów Im gęstsza siatka, tym dokładniejszy wynik
Definicja obciążeń Zadanie sił odpowiadających warunkom jazdy Symulacja realnych scenariuszy eksploatacyjnych
Obliczenia Program rozwiązuje równania dla każdego elementu Wyznaczenie naprężeń i odkształceń
Analiza mapy naprężeń Inżynier identyfikuje miejsca z przekroczonymi progami Wykrycie słabych punktów przed produkcją
Modyfikacja projektu Zmiana geometrii w miejscach zagrożonych Poprawa struktury bez kosztownego prototypowania

Kluczowe jest to, że ten proces można powtarzać wielokrotnie. Zmieniam geometrię, uruchamiam symulację, sprawdzam wynik. Powtarzam, aż wszystkie naprężenia są w bezpiecznym zakresie. To jest właśnie wartość FEA — możliwość iteracji bez kosztów fizycznych prototypów.



Czym różni się felga projektowana z FEA od felgi bez tej analizy?

Rozmawiałem kiedyś z klientem, który wcześniej zamawiał felgi u innego dostawcy. Felgi wyglądały dobrze przez pierwsze osiem miesięcy. Potem jedna z nich pękła w okolicach środkowego otworu montażowego — na autostradzie, przy prędkości około 130 km/h. Na szczęście nic się nie stało. Kiedy zapytałem o dokumentację techniczną tamtego producenta, okazało się, że nie było żadnej analizy przed produkcją. Projekt trafił od razu do kucia.

Felga projektowana z FEA ma udokumentowany, potwierdzony obliczeniowo rozkład naprężeń. Każda decyzja projektowa — grubość ramienia, krzywizna, pozycja żeber — jest poparta konkretną liczbą. Felga bez FEA jest zaprojektowana na podstawie doświadczenia i intuicji inżyniera. Może być dobra. Ale nikt tego nie sprawdził.

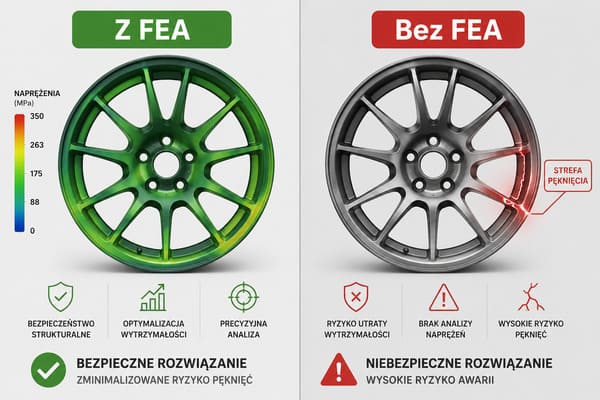

Porównanie felgi z analizą FEA i bez — różnice w bezpieczeństwie strukturalnym

To nie jest rzadki przypadek — to standard u producentów, którzy chcą ciąć koszty. Oprogramowanie do symulacji MES kosztuje od kilkunastu do kilkudziesięciu tysięcy dolarów rocznie.3 Do tego potrzebny jest inżynier, który potrafi je obsługiwać i interpretować wyniki. Łatwiej i taniej jest skopiować sprawdzony projekt, odkuć go i wysłać. Problem w tym, że "sprawdzony projekt" może nie pasować do nowej geometrii, nowego rozmiaru czy innego układu ramion. I właśnie wtedy na mapie naprężeń pojawia się czerwona plama — którą nikt nie widział, bo nikt nie sprawdził.

Co konkretnie różni obie felgi?

Różnica nie jest tylko w procesie. Różnica jest w tym, co klient dostaje na końcu.

Cecha Felga z FEA Felga bez FEA
Podstawa projektu Obliczenia numeryczne Doświadczenie i intuicja
Dokumentacja techniczna Raport z symulacji, mapa naprężeń Brak lub ograniczona
Wykrywanie słabych punktów Przed produkcją, na modelu cyfrowym Po produkcji — lub nigdy
Możliwość iteracji Tak — wielokrotna, bez kosztów fizycznych Nie — każda zmiana to nowy prototyp
Pewność klienta Potwierdzona obliczeniami Oparta na zaufaniu do producenta
Ryzyko wady ukrytej Znacząco niższe Wyższe — brak weryfikacji

Felga bez FEA może być dobra. Ale nie ma na to żadnego dowodu poza tym, że "poprzednie były w porządku". To nie jest standard, który akceptuję w naszej produkcji.



Jakie obciążenia symuluje analiza FEA podczas projektowania felg kutych?

Felga podczas jazdy nie jest obciążona jedną siłą. Jest obciążona wieloma siłami jednocześnie4 — i każda z nich działa na inną część felgi, w innym kierunku, z inną intensywnością.

W analizie FEA felg kutych symulujemy trzy główne scenariusze obciążeń: uderzenie boczne (np. wjazd w krawężnik), obciążenie pionowe (masa pojazdu plus dynamika jazdy) oraz obciążenie skrętne (moment obrotowy podczas przyspieszania i hamowania). Każdy scenariusz generuje oddzielną mapę naprężeń.

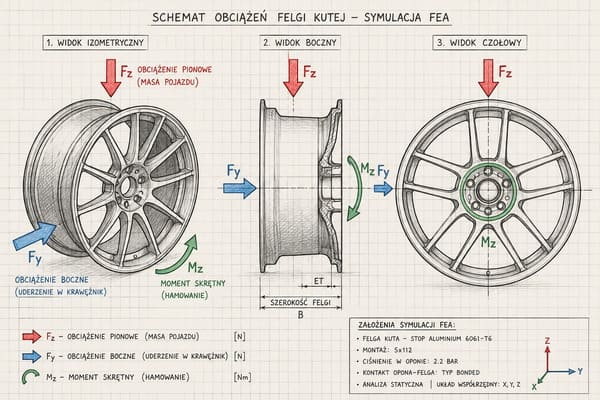

Schemat obciążeń felgi kutej w symulacji FEA — uderzenie boczne, pionowe, skrętne

Symulujemy trzy główne scenariusze. Pierwsze to uderzenie boczne — wjazd w krawężnik z siłą odpowiadającą około 3-krotności masy pojazdu5. Drugie to obciążenie pionowe — masa samochodu plus dynamika jazdy, czyli realnie nawet 2,5G przy mocnym wybiciu na dziurze6. Trzecie to obciążenie skrętne — moment obrotowy podczas gwałtownego przyspieszania lub hamowania7. Te trzy scenariusze obciążają felgę w różnych miejscach i na różne sposoby. Felga może mieć doskonały wynik w teście pionowym, ale słaby punkt przy obciążeniu skrętnym — i bez FEA tego po prostu nie widać.

Szczegółowy opis każdego scenariusza obciążeń

Każdy z tych testów to oddzielna symulacja, oddzielna mapa naprężeń i oddzielna decyzja projektowa. Poniżej opisuję, co dokładnie sprawdzamy w każdym z nich i które elementy felgi są najbardziej narażone.

Scenariusz Siła / wartość Miejsca narażone Co sprawdzamy
Uderzenie boczne ~3G masy pojazdu Obręcz, krawędź lip, połączenie ramię–obręcz Odporność na deformację przy nagłym uderzeniu
Obciążenie pionowe do 2,5G przy wybiciu Ramiona, środkowa tarcza, otwory montażowe Wytrzymałość na cykliczne obciążenia pionowe
Obciążenie skrętne moment obrotowy silnika + hamulców Podstawa ramion, otwory śrub, połączenie z piastą Odporność na odkształcenia skrętne

Każdy z tych scenariuszy musi dać wynik poniżej 80% dopuszczalnego limitu naprężeń dla stopu 6061-T68. To jest nasz wewnętrzny próg bezpieczeństwa. Nie 100%, nie 90% — 80%. Ten margines istnieje po to, żeby felga zachowała bezpieczeństwo również w warunkach, których nie przewidzieliśmy w symulacji. Obciążenia w realnym świecie są zmienne i nieprzewidywalne. Margines bezpieczeństwa to nie nadmiar ostrożności — to inżynierska odpowiedzialność.



Dlaczego producenci felg premium stosują FEA jako standard, a nie opcję?

Klienci, którzy zamawiają u nas felgi do aut powyżej 150 000 zł, nie pytają o cenę FEA. Pytają, czy to robimy. I oczekują dokumentacji. To mówi wszystko o tym, czym jest FEA w segmencie premium.

Producenci felg premium stosują FEA jako standard, bo ich klienci kupują pewność, a nie tylko produkt. Felga premium to nie tylko materiał i design — to udokumentowany proces inżynieryjny zakończony konkretnym raportem. Bez FEA nie ma raportu. Bez raportu nie ma dowodu. Bez dowodu nie ma zaufania.

Dokumentacja techniczna FEA felg premium — raport z symulacji naprężeń

Jeden z naszych klientów — warsztat customizacji w Polsce obsługujący głównie Porsche i AMG — powiedział mi wprost: "Jeśli producent nie robi FEA, nie ma sensu rozmawiać o cenie." Szczególnie krytyczne jest to przy felgach z głębokim concave i deep lip. Im głębszy concave, tym bardziej złożony rozkład naprężeń. Przy concave powyżej 40 mm9 i deep lip przesuniętym o więcej niż 30 mm od standardowej pozycji — intuicja inżyniera przestaje wystarczać. Mieliśmy projekt felgi 20-calowej z concave 52 mm. Pierwsza wersja miała naprężenia w okolicach podstawy ramienia na poziomie 94% dopuszczalnego limitu materiałowego. Za blisko. Dopiero trzecia iteracja — z przesuniętymi żebrami i zmienioną krzywizną ramienia — dała wynik poniżej 75%. Tego procesu nie da się przeprowadzić bez FEA.

Co odróżnia podejście premium od podejścia budżetowego?

Różnica między producentem premium a producentem budżetowym nie leży tylko w materiale. Leży w tym, co dzieje się przed pierwszym uderzeniem prasy.

Obszar Producent premium (z FEA) Producent budżetowy (bez FEA)
Proces projektowy Modelowanie 3D → FEA → iteracja → produkcja Modelowanie 3D → produkcja
Dokumentacja Raport FEA, mapa naprężeń, historia iteracji Rysunek techniczny lub brak
Podejście do concave Każda głębokość weryfikowana obliczeniowo Kopiowanie sprawdzonych geometrii
Reakcja na błąd Wykrycie i korekta przed produkcją Wykrycie po reklamacji lub wypadku
Koszt błędu Czas inżyniera na iterację (niski) Wymiana serii, reklamacja, ryzyko prawne (wysoki)
Certyfikacja ISO 9001, IATF 16949, TÜV10 Często brak lub ograniczona

Producenci, którzy nie stosują FEA, nie robią tego z powodu braku wiedzy. Robią to z powodu kalkulacji kosztów. Oprogramowanie kosztuje. Inżynier kosztuje. Czas kosztuje. Ale to jest koszt, który producent płaci za bezpieczeństwo klienta. W KuteKola ten koszt jest wliczony w każde zamówienie — nie jako opcja, lecz jako część tego, co dostarczamy.



Podsumowanie

FEA to nie marketing. To narzędzie, które zastępuje drogie błędy. Felga bez tej analizy to felga, której nikt naprawdę nie sprawdził. KuteKola dostarcza kute felgi na zamówienie z pełną analizą FEA w standardzie — skontaktuj się z nami i zapytaj o projekt dla swojego pojazdu.
