Co to jest Concave w felgach kutych?

Chcesz głębokiego concave, ale nie wiesz, od czego zacząć? Zły wybór może kosztować cię bezpieczeństwo, pieniądze i efekt, którego szukałeś.

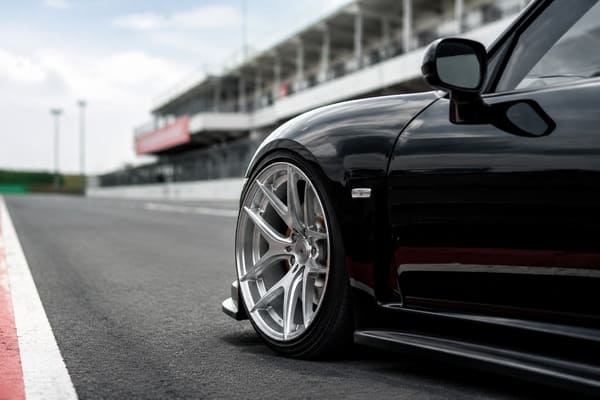

Concave w felgach kutych to głębokość, o którą powierzchnia szprych jest cofnięta względem zewnętrznej krawędzi obręczy¹. Im większa różnica wysokości między szprychami a lip, tym głębszy concave i silniejszy efekt wizualny 3D.

Concave to jeden z tych elementów, który albo robi wrażenie, albo jest ledwo widoczny — i różnica między tymi dwoma wynikami nie zależy tylko od głębokości. Zależy od tego, jak projekt jest wykonany, co jest pod spodem i jak felga wchodzi w interakcję z całą bryłą samochodu. W tym artykule rozkładam temat na części i wyjaśniam każdy z nich osobno.

Czym różni się shallow concave od deep concave w felgach?

Klient z Polski przysłał mi kiedyś zdjęcie Porsche 911 i napisał: „chcę dokładnie taki efekt". Zmierzyłem proporcje na zdjęciu. Powierzchnia szprych była cofnięta o około 38 mm względem zewnętrznej krawędzi. To już granica deep concave.

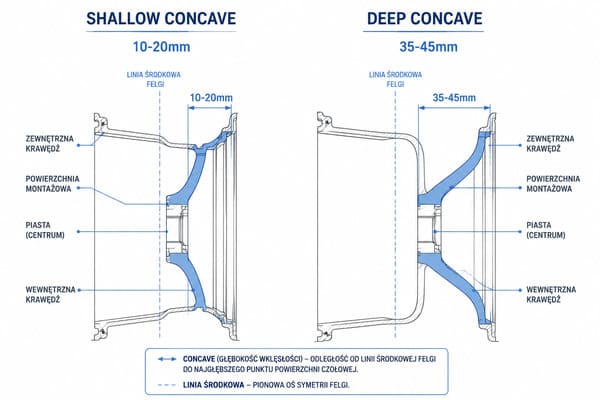

Shallow concave to głębokość cofnięcia od 10 do 20 mm. Deep concave zaczyna się od 25 mm², a główny zakres w felgach kutych na zamówienie to 35–45 mm³. Głębokości powyżej 45 mm wymagają specjalnych wsadów i indywidualnego planu obróbki CNC⁴.

Shallow i deep concave to nie tylko kwestia głębokości cyfry. To dwa różne wyzwania produkcyjne. W zakresie 10–20 mm kąt obróbki CNC jest łagodny, ilość usuwanego materiału jest przewidywalna, a standardowy wsad kuźniczy wystarcza. Przy deep concave logika jest inna.

Najtrudniejszym problemem nie jest samo „wykucie głębiej". Problemem jest to, co dzieje się z przekrojem szprychy w miejscu jej nasady, gdy powierzchnia jest mocno cofnięta. Im głębiej wchodzi concave, tym bardziej złożony jest kąt przenoszenia sił w nasadzie szprychy.

Przy projekcie wspomnianego klienta przeprowadziliśmy dwie rundy analizy FEA. Pierwsza wykazała koncentrację naprężeń w nasadzie szprychy. Zwiększyliśmy szerokość szprychy w tym miejscu o 2,5 mm i dopiero druga analiza dała wynik akceptowalny. Ostateczna felga była głębsza o 6 mm niż pierwotne oczekiwanie klienta, ale strukturalnie pewniejsza.

Shallow concave można zaprojektować szybko i bez specjalnych procedur. Deep concave wymaga weryfikacji każdego projektu z osobna, zanim trafi na maszynę.

Jak głębokość concave wpływa na wygląd samochodu?

Klient zamówił u nas zestaw deep concave, zamontował go i przesłał zdjęcie z komentarzem: „nie robi takiego wrażenia, jak myślałem". Spojrzałem na zdjęcie. Samochód był wysoki, a między felgą a nadkolem było prawie 40 mm przestrzeni. Felga „wisiała" w nadkolu. Cała głębokość była niewidoczna.

Efekt wizualny deep concave zależy od trzech zmiennych jednocześnie: szerokości obręczy, obniżenia zawieszenia i wykończenia powierzchni. Bez właściwych proporcji nawet 45 mm concave może wyglądać przeciętnie.

Mechanizm wizualny concave opiera się na głębokości cienia⁵. Gdy światło pada z boku na felgę, różnica wysokości między powierzchnią szprych a zewnętrzną krawędzią obręczy tworzy ciemną strefę wewnątrz. Im głębsza ta strefa, tym silniejszy efekt trójwymiarowy.

Ten efekt jest najsilniejszy przy spełnieniu kilku warunków jednocześnie.

Warunki maksymalnego efektu wizualnego

Szerokość obręczy. Felga o szerokości 9,5 cala lub więcej daje wystarczająco dużo przestrzeni, żeby głębokość concave była widoczna z normalnej odległości. Wąska felga przy głębokim concave daje efekt wąskiego tunelu — geometria jest tam, ale oko jej nie czyta.

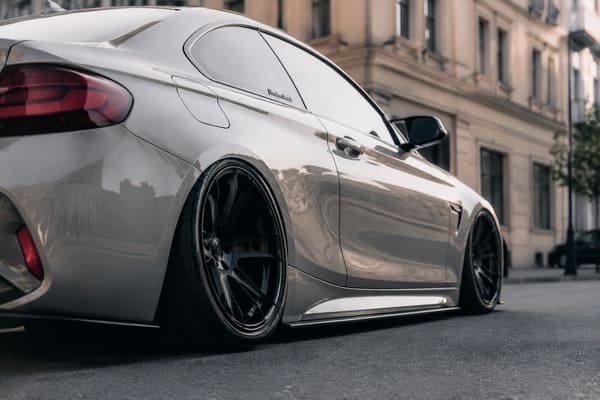

Obniżenie zawieszenia. Klient, o którym pisałem wcześniej, obniżył auto o 25 mm po tym, jak zobaczył pierwsze zdjęcia. Przesłał drugie zdjęcie z tym samym zestawem felg. Różnica była kompletna. Gdy felga wypełnia nadkole, concave ma tło — ciemna przestrzeń wewnątrz felgi kontrastuje z karoserią i nawierzchnią drogi.

Wykończenie powierzchni. Mat i szczotkowanie wydobywają geometrię lepiej niż polerowanie. Błyszcząca powierzchnia odbija światło równomiernie i spłaszcza wrażenie głębi. Matowa lub szczotkowana powierzchnia akcentuje krawędzie i wzmacnia kontrast między szprychami a wnętrzem felgi.

Gdy przyjmuję zamówienie na deep concave, zawsze pytam klienta o stan zawieszenia i planowane prześwity. Nie dlatego, że chcę komplikować zamówienie. Dlatego, że bez tych informacji mogę wyprodukować idealną felgę, która na konkretnym samochodzie nie da efektu, którego klient szukał.

Czy deep concave jest bezpieczny — co musisz sprawdzić przed zakupem?

Klient z Niemiec chciał 40 mm deep concave do auta z zaciskami Brembo 6-tłoczkowymi. Zebrałem dane techniczne jego układu hamulcowego i zmierzyłem prześwity. Przy 40 mm między wewnętrzną ścianą obręczy a zewnętrzną krawędzią zacisku zostawało 2,8 mm. To za mało.

Deep concave sam w sobie nie jest niebezpieczny. Niebezpieczne jest zamontowanie felgi bez weryfikacji prześwitu między obręczą a zaciskiem hamulcowym. Minimalny akceptowalny prześwit to 5 mm — poniżej tej wartości ryzyko kontaktu przy drganiach jest realne⁶.

Przeprojektowałem felgę dla tego klienta. Zmniejszyłem głębokość concave do 34 mm i zmodyfikowałem wewnętrzny kontur szprych. Końcowy prześwit wyniósł 6,2 mm. Klient na początku nie rozumiał, dlaczego nie można zrobić 40 mm. Wysłałem mu raport FEA i pomiary prześwitu. Odpowiedział: „jesteście pierwszym dostawcą, który mi to wytłumaczył".

Trzy punkty kontrolne przed zakupem deep concave

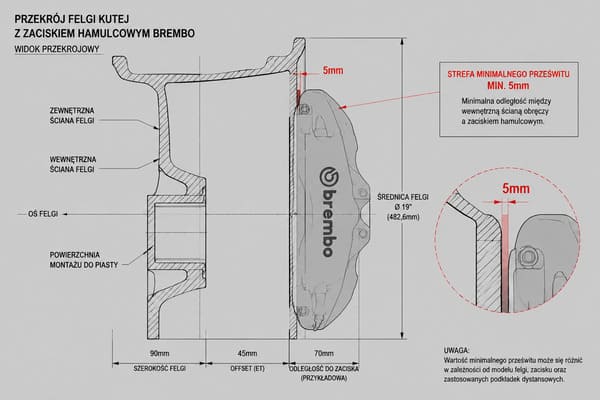

Prześwit przy zacisku. To najważniejszy punkt. Wewnętrzna ściana obręczy musi mieć co najmniej 5 mm odstępu od zewnętrznej krawędzi zacisku hamulcowego. Przy dużych zaciskach sportowych (Brembo, AP Racing, Stoptech) ten wymóg jest szczególnie istotny, bo zaciski są znacznie szersze niż standardowe.

Prześwit przy amortyzatorze i sprężynie. Dotyczy głównie przednich kół przy pełnym skręcie. Przy obniżonym zawieszeniu kąt, pod jakim amortyzator pracuje, zmienia się. Deep concave modyfikuje wewnętrzną geometrię felgi i może zmniejszyć wolną przestrzeń w strefie, która przy standardowej felgi nie stanowiła problemu.

Powierzchnia styku piasty. Deep concave zmienia ogólną geometrię felgi, w tym kąt i rozkład powierzchni montażowej. Powierzchnia styku między felgą a piastą musi być kompletna i równomierna. Żaden fragment powierzchni montażowej nie może być zawieszony w powietrzu.

Każde zamówienie deep concave, które realizujemy, przechodzi weryfikację prześwitu na podstawie danych pojazdu⁷ i specyfikacji układu hamulcowego dostarczonych przez klienta. Jeśli projekt nie spełnia wymagań bezpieczeństwa, informujemy o tym i proponujemy korektę — zanim trafi na maszynę.

Dlaczego felgi kute są lepsze do concave niż odlewane?

Kilka lat temu klient zapytał nas o wycenę deep concave i jednocześnie poprosił o to samo w innej firmie odlewniczej. Odlewnia była tańsza o około 30%. Klient wybrał odlewnię. Sześć miesięcy później wrócił do nas. Jedna z felg pękła podczas jazdy autostradą. Pęknięcie zaczęło się w nasadzie szprychy — dokładnie tam, gdzie deep concave koncentruje naprężenia.

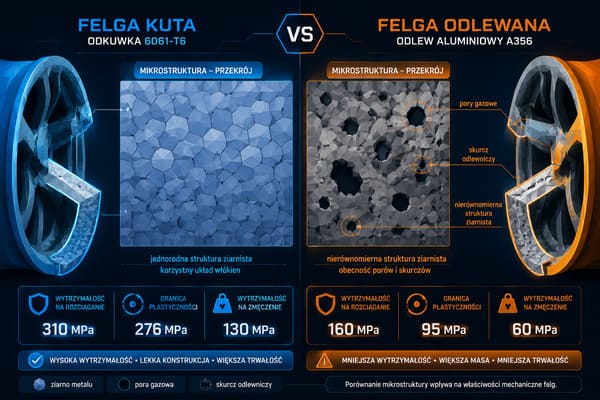

Felgi kute są lepsze do deep concave, ponieważ kucie pod wysokim ciśnieniem porządkuje ziarna metalu wzdłuż kształtu szprychy, eliminując wewnętrzne pustki. Stop 6061-T6 po obróbce T6 osiąga wytrzymałość na rozciąganie powyżej 310 MPa⁸. Porównywalne odlewy osiągają 150–200 MPa⁹.

To nie jest przypadek ani pech. Odlew aluminiowy podczas chłodzenia tworzy wewnętrzne pory gazowe¹⁰. Te pory rozkładają się losowo w materiale i nie są widoczne z zewnątrz. Przy standardowej geometrii felgi ich wpływ jest ograniczony. Przy deep concave przekrój szprychy w nasadzie jest węższy — i każda pora w tym miejscu staje się potencjalnym punktem startowym pęknięcia.

Różnica w logice materiałowej

Kucie pod wysokim ciśnieniem działa inaczej. Materiał jest formowany w stanie stałym, a ziarna metalu są mechanicznie porządkowane wzdłuż kierunku przepływu sił w szprysze. Nie ma porów, nie ma losowych pustek, nie ma stref o nieprzewidywalnej gęstości.

Dla deep concave ma to bezpośrednie znaczenie. Im głębszy concave, tym cieńszy przekrój w krytycznych miejscach. Przy odlewie nie wiesz, co jest w środku materiału w tym miejscu. Przy odkuwce 6061-T6 wiesz — i możesz to potwierdzić analizą FEA, bo materiał zachowuje się zgodnie z tabelarycznymi właściwościami.

Wszystkie felgi, które produkujemy w KuteKola, są kute ze stopu 6061-T6. Każdy projekt deep concave przechodzi analizę FEA przed uruchomieniem produkcji. Nie dlatego, że to wymóg formalny. Dlatego, że deep concave bez FEA to projekt oparty na założeniu, a nie na obliczeniu.

Odlew może naśladować formę deep concave. Odkuwka może ją bezpiecznie osiągnąć. To jest różnica między wyglądem a konstrukcją.

Podsumowanie

Concave to nie tylko estetyka — to decyzja projektowa, materiałowa i bezpieczeństwa. Każdy milimetr głębokości ma swoje konsekwencje. KuteKola projektuje i produkuje kute felgi na zamówienie z pełną weryfikacją FEA i obsługą w języku polskim — od projektu do dostawy pod twój adres.
