Co to jest stop aluminium 6061-T6 i dlaczego ma znaczenie?

Wybierasz felgi kute i słyszysz wszędzie „6061-T6". Ale nikt nie tłumaczy, co to naprawdę znaczy i dlaczego ten stop jest w każdej porządnej felgce.

Stop aluminium 6061-T6 to stop z serii 6xxx oparty na magnezie i krzemie, poddany obróbce cieplnej T6. Łączy wytrzymałość na rozciąganie ~310 MPa¹ z dobrą odpornością na korozję i niską masą. To sprawia, że jest standardem w produkcji kutych felg.

Pracuję z tym stopem od ponad 20 lat. Widzę, jak zachowuje się pod prasą, jak reaguje na obróbkę CNC i co pokazują wyniki analizy FEA. W tym artykule tłumaczę wszystko, co powinieneś wiedzieć o 6061-T6 — bez pustego żargonu technicznego, za to z konkretnymi liczbami i przykładami z produkcji.

Czym różni się stop 6061-T6 od innych stopów aluminium?

Kilka lat temu klient zapytał mnie wprost: „Dlaczego nie robicie felg z 7075? Przecież to mocniejszy stop." To jest dokładnie ten rodzaj pytania, na który warto odpowiedzieć uczciwie.

Aluminium to rodzina stopów, nie jeden materiał. Stop 6061 pochodzi z serii 6xxx opartej na magnezie i krzemie. Stop 7075 to seria 7xxx oparta na cynku. Różnią się składem, wytrzymałością, ceną obróbki i zachowaniem podczas kucia — i każdy z nich pasuje do innych zastosowań.

Po 20 latach pracy z różnymi stopami widzę tę różnicę na każdym etapie produkcji. Stop 5052 jest plastyczny i dobrze się spawia, ale jego wytrzymałość na rozciąganie to tylko około 230 MPa². Nadaje się do blach, nie do felg. Stop 7075-T6 ma wytrzymałość sięgającą 570 MPa³, ale jest kosztowny w obróbce, bardziej podatny na korozję naprężeniową⁴ i znacznie trudniejszy w procesie kucia. Lotnictwo go używa — ale tam koszt produkcji nie jest głównym kryterium decyzji.

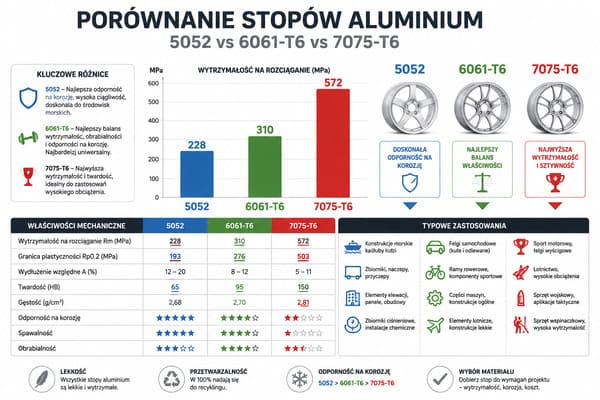

Stop 6061-T6 trafia w środek tego podziału. Poniżej zestawiam trzy najczęściej porównywane stopy:

Gdybym potrzebował 570 MPa, żeby felga była bezpieczna, oznaczałoby to błąd w geometrii projektu — nie problem z materiałem. Dla felgi kutej 310 MPa jest więcej niż wystarczające. Kucie samo w sobie zwiększa wytrzymałość strukturalną przez ułożenie włókien materiału wzdłuż linii naprężeń. Stop 6061-T6 jest wystarczająco mocny, lekki, odporny na korozję i ekonomiczny w produkcji. Żaden inny stop nie trafia tak dobrze w ten punkt jednocześnie.

Jakie właściwości mechaniczne ma stop aluminium 6061-T6?

Klient z Niemiec zapytał mnie kiedyś przed zamówieniem 20 kompletów felg: „Dobra, ale co te liczby znaczą dla mojego klienta jadącego 250 km/h po autostradzie?" To jest właściwe pytanie. Liczby muszą znaczyć coś konkretnego.

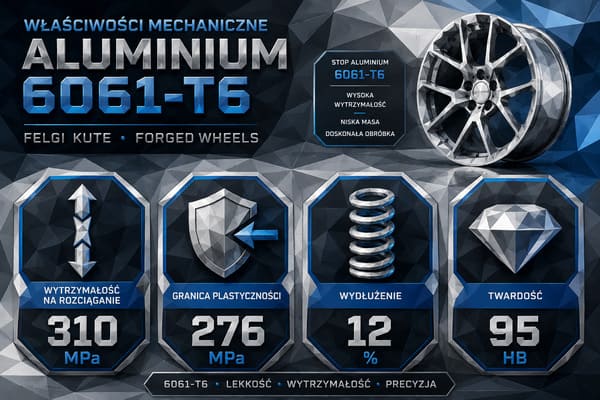

Stop 6061-T6 ma cztery kluczowe właściwości mechaniczne: wytrzymałość na rozciąganie ~310 MPa, granicę plastyczności ~276 MPa, wydłużenie przy zerwaniu ~12% i twardość ~95 HB⁵. Każda z tych wartości ma bezpośrednie przełożenie na bezpieczeństwo i trwałość felgi w eksploatacji.

Każda z tych czterech wartości mówi coś innego o tym, jak felga zachowa się na drodze. Wytrzymałość na rozciąganie na poziomie ~310 MPa to maksymalna siła, którą materiał wytrzyma zanim pęknie. Przy uderzeniu w głęboką dziurę w jezdni felga z 6061-T6 wytrzyma to, co odlewana felga aluminiowa by nie przeżyła. Granica plastyczności ~276 MPa to punkt, od którego materiał zaczyna się trwale deformować. Wysoka granica plastyczności oznacza mniejsze ryzyko, że po jednym krawężniku skończymy z krzywą felgą.

Wydłużenie przy zerwaniu na poziomie ~12% to właściwość bezpieczeństwa. Materiał, który najpierw się odkształca zamiast pękać nagle, daje kierowcy czas na reakcję. Kiedy tłumaczę to klientom, używam jednego zdania: „Twoja felga nie pęknie nagle — najpierw pokaże, że coś się dzieje." Twardość ~95 HB w skali Brinella zapewnia odporność na zarysowania i uszkodzenia mechaniczne podczas codziennej eksploatacji.

To nie są liczby z katalogu materiałowego. To są parametry, które weryfikujemy w każdej serii produkcyjnej przed wysyłką.

Dlaczego stop 6061-T6 jest najlepszym wyborem do produkcji kutych felg?

Mieliśmy kiedyś zapytanie od klienta, który chciał felgi „jak najlżejsze, ale żeby wytrzymały track day." Zaczął od pytania: „Czy możecie zrobić je z karbonu?" Wyjaśniłem mu, że karbon i felgi kute to dwa różne światy pod względem zachowania przy uderzeniu punktowym. Skończyliśmy na kutych 6061-T6 o wadze 7,2 kg na sztukę w rozmiarze 19 cali — i był zaskoczony, że można zejść tak nisko przy tej wytrzymałości.

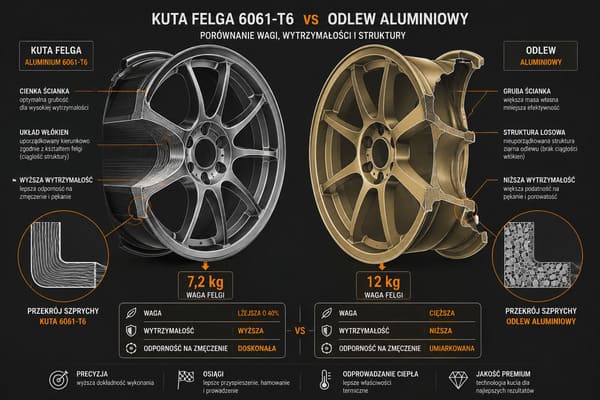

Stop 6061-T6 jest najlepszym wyborem do kutych felg, bo doskonale reaguje na proces kucia. Po kuciu pod wysokim ciśnieniem i obróbce cieplnej T6 uzyskujemy ścianki cieńsze niż w odlewie — przy tej samej lub wyższej wytrzymałości. To przekłada się na mniejszą masę i lepsze prowadzenie.

Kucie to nie tylko nadawanie kształtu. To celowe układanie struktury ziarnistej metalu wzdłuż linii naprężeń⁶. Wyobraź sobie, że zamiast przypadkowo ułożonych ziaren masz materiał, w którym każde włókno biegnie dokładnie tam, gdzie będzie największy nacisk. To daje felgom kutym przewagę strukturalną, której odlew nigdy nie osiągnie — nawet z tego samego stopu. Stop 6061-T6 reaguje na ten proces wyjątkowo dobrze, bo jego skład chemiczny i zachowanie podczas obróbki cieplnej są do tego procesu dopasowane.

Redukcja masy nieresorowanej o 3–5 kg na kole to realna zmiana w prowadzeniu auta⁷. Zawieszenie reaguje szybciej, opony lepiej trzymają kontakt z nawierzchnią, hamowanie jest skuteczniejsze. To nie marketing — to fizyka. Każdy projekt felgi, który opuszcza naszą fabrykę, przechodzi wcześniej analizę FEA, która potwierdza, że geometria i materiał współpracują ze sobą tak, jak powinny.

Jak oznaczenie „T6" wpływa na wytrzymałość aluminium?

To jest mój ulubiony temat, bo większość ludzi myśli, że „6061" to wszystko. Ale „T6" to osobna decyzja produkcyjna — i można ją skrócić, żeby zaoszczędzić czas i pieniądze. Niektórzy tak robią. My nie.

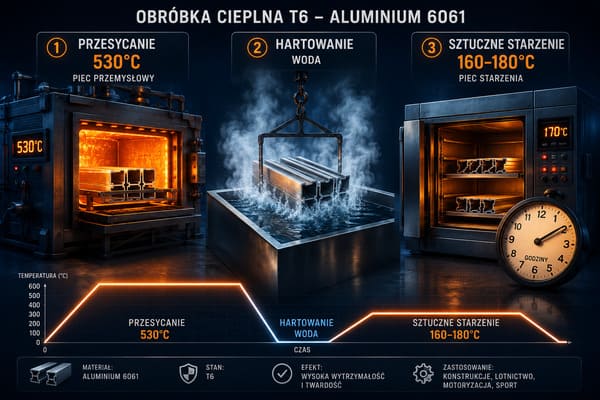

Oznaczenie T6 to trzystopniowy proces obróbki cieplnej: przesycanie w ~530°C, hartowanie przez gwałtowne schłodzenie i sztuczne starzenie w ~160–180°C przez 6–12 godzin⁸. Ten sam stop 6061 bez T6 ma wytrzymałość ~125 MPa. Z T6 osiąga ~310 MPa. To ponad dwukrotna różnica.

Każdy z trzech etapów procesu T6 pełni inną funkcję. Przesycanie podgrzewa materiał do około 530°C⁹ — pierwiastki stopowe, głównie magnez i krzem, rozpuszczają się równomiernie w strukturze aluminium. Hartowanie to gwałtowne schłodzenie w wodzie lub powietrzu. Struktura zostaje „zamrożona" w stanie przesyconym — materiał jest teraz miękki, ale gotowy na ostatni krok. Sztuczne starzenie podgrzewa materiał ponownie do około 160–180°C i trzyma go tam przez 6–12 godzin. W tym czasie wytrącają się drobne precypitaty Mg₂Si, które blokują ruch dyslokacji w siatce krystalicznej¹⁰. To jest mechanizm wzrostu twardości i wytrzymałości.

Ten sam stop. Ten sam skład chemiczny. Ponad dwukrotna różnica w wytrzymałości — tylko przez różnicę w obróbce cieplnej. Kiedy ktoś sprzedaje ci „felgi z aluminium 6061" bez potwierdzenia stanu T6, nie wiesz, co kupujesz. My zawsze dostarczamy dokumentację potwierdzającą stan materiału. Ta różnica ma znaczenie — nie tylko na papierze, ale pod obciążeniem dynamicznym na torze lub przy gwałtownym hamowaniu na autostradzie.

Podsumowanie

Stop 6061-T6 to przemyślany wybór materiałowy. Łączy wytrzymałość, lekkość i odporność na korozję w proporcjach, które żaden inny stop nie osiąga przy tej cenie obróbki. KuteKola produkuje kute felgi wyłącznie z 6061-T6 — z pełną dokumentacją materiałową i dostawą door-to-door do Polski.
