Jak obliczyć właściwy ET do kutych felg dla Mercedesa E-Klasy W213?

Zły ET to jedna z najdroższych pomyłek przy zamawianiu kutych felg. Widziałem, jak klienci tracili tysiące złotych przez jedną źle podaną liczbę.

ET, czyli offset felgi, to odległość między płaszczyzną montażową a środkiem szerokości obręczy. Dla Mercedesa W213 prawidłowy ET na osi przedniej wynosi zazwyczaj ET35–ET45, a na osi tylnej ET26–ET35. Dokładna wartość zależy od wersji nadwozia, szerokości obręczy i ewentualnych modyfikacji pojazdu.

W213 to samochód, który istnieje w wielu wersjach — sedan, kombi, coupe, kabrio, AMG-Line, E43, E53, E63. Każda z nich ma inne nadkola, inne zawieszenie i inny fabryczny ET. Dlatego zanim zaprojektujemy jakąkolwiek felgę, zawsze zbieramy pełne dane o konkretnym aucie. Jeden błąd na etapie specyfikacji oznacza cztery felgi, których nie można zamontować. W tym artykule wyjaśniam, jak obliczamy ET i co sprawdzamy przed każdą produkcją.

Czym jest ET felgi i dlaczego ma znaczenie dla W213?

Większość ludzi myśli, że ET to „technikalia dla mechaników". W rzeczywistości jest to jedna liczba, która decyduje o tym, czy felga w ogóle nadaje się do zamontowania.

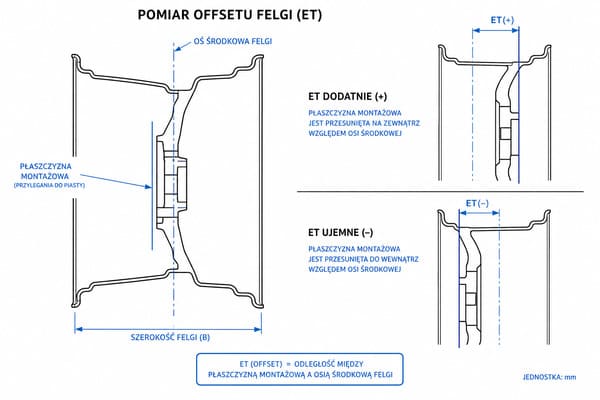

ET (offset) to odległość w milimetrach od wewnętrznej płaszczyzny montażowej do środka szerokości felgi.¹ Wartość dodatnia oznacza, że płaszczyzna montażowa przesuwa felgę ku zewnętrznej stronie auta. Wartość ujemna lub zerowa przesuwa ją ku wnętrzu nadkola.

W213 to nie jeden samochód. Mercedes produkował go jako sedan, kombi (S213), coupe (C238) i kabrio (A238)². Do tego dochodzą wersje AMG-Line oraz pełne AMG: E43, E53 i E63. Każda z tych wersji ma inne nadkola, inne zawieszenie i inny fabryczny ET. Sedan z silnikiem 220d ma inne luzy niż E63 AMG z ceramicznymi zaciskami hamulcowymi³. Ta sama liczba ET daje zupełnie inny efekt na różnych wersjach tego samego modelu.

Fabryczny ET dla W213 to zazwyczaj ET35–ET45 na osi przedniej i ET26–ET35 na osi tylnej.⁴ Ale to punkt startowy, nie gotowa odpowiedź. Wszystko zmienia się w zależności od szerokości obręczy, wersji nadwozia i tego, co już zostało zmienione w aucie.

Miałem klienta, który podał nam ET38 — bo tyle widniało na jego oryginalnej felgi. Problem polegał na tym, że jego W213 miał już zamontowane 20 mm spacery. Rzeczywisty ET, który działał na tym aucie, wynosił bliżej ET18. Złapaliśmy to przed produkcją, bo zapytaliśmy o szczegóły. Bez tej rozmowy cztery felgi poszłyby do kosza.

Dlatego zanim zaczniemy projektować, zawsze pytamy o pięć rzeczy:

To nie jest biurokracja. To jedyny sposób, żeby nie popełnić błędu za kilka tysięcy złotych.

Jak zmierzyć ET swojej oryginalnej felgi Mercedesa E-Klasy?

Wzór na ET wygląda prosto. Ale żeby użyć go poprawnie, trzeba wiedzieć dokładnie, co mierzyć — i gdzie najczęściej popełniany jest błąd.

ET oblicza się ze wzoru: ET = (szerokość całkowita felgi w mm ÷ 2) − odległość od wewnętrznej krawędzi felgi do płaszczyzny montażowej. Szerokość całkowita to wymiar od ściany zewnętrznej do ściany wewnętrznej, nie szerokość obręczy podawana w calach.

Najczęstszy błąd, który widzimy przy zamówieniach, to mylenie szerokości obręczy w calach z szerokością całkowitą felgi w milimetrach. Szerokość w calach mierzy się między kołnierzami. Szerokość całkowita mierzy się od ściany zewnętrznej do ściany wewnętrznej. To dwie różne liczby. Przy standardowej felgi odlewanej różnica wynosi zazwyczaj 25–30 mm.⁵ Przy kutych felgach wieloczęściowych ta różnica może być inna, bo grubość ścian jest inna niż przy felgach seryjnych.

Dostałem kiedyś arkusz kalkulacyjny od klienta. Policzył ET na podstawie danych z internetowej bazy danych. Wynik: ET42. Kiedy fizycznie zdjął felgę i zmierzył taśmą — wyszło ET37. Różnica wynosiła 5 mm. Na tylnej osi W213 przy szerokości 10J te 5 mm to różnica między felgą, która mieści się w nadkolu, a felgą, która przy pełnym obciążeniu auta zaczyna ocierać o błotnik⁶.

Poniżej zestawiam, co mierzyć i czego unikać:

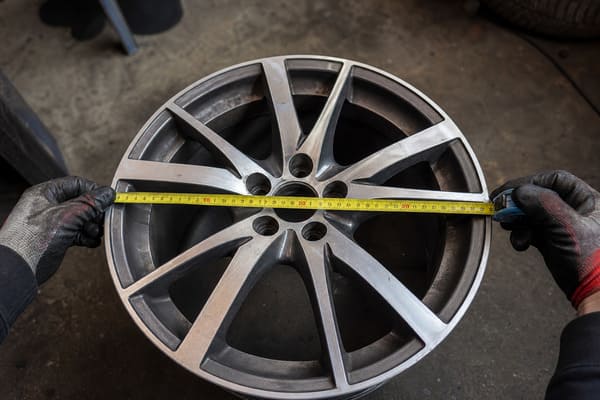

Nasza rada jest prosta i niezmieniona od lat: zdejmij felgę, połóż na płaskiej podłodze i zmierz fizycznie. Nie ufaj naklejce na felgi. Nie ufaj internetowej bazie danych. Szczególnie jeśli auto było już modyfikowane — obniżenie, spacery, zmiana rozmiaru opon. Każda z tych zmian wpływa na to, jaki ET faktycznie działa na tym konkretnym aucie.

Jaki ET jest zalecany dla kutych felg do W213?

To pytanie dostaję kilka razy w tygodniu. I zawsze odpowiadam tak samo: zacznijmy od tego, jaką szerokość obręczy planujesz i jak agresywnie chcesz, żeby wyglądały felgi.

Dla Mercedesa E-Klasy W213 zalecany ET na osi przedniej to ET35–ET40 przy szerokości 8,5J–9,5J⁷. Na osi tylnej to ET26–ET32 przy szerokości 9,5J–10,5J. Przy ekstremalnym concave lub deep lip wartości schodzą niżej i wymagają indywidualnej weryfikacji każdego projektu.

Punkt startowy, z którego wychodzimy przy każdym projekcie W213, wygląda następująco:

Kiedy klient chce mocny concave albo deep lip, schodzimy niżej z ET. I wtedy każdy projekt wymaga pełnej weryfikacji: analiza FEA, sprawdzenie prześwitów zacisków hamulcowych, sprawdzenie luzu przy skręcie z przodu.

Niedawno mieliśmy zamówienie na W213 AMG z ceramicznymi zaciskami. Klient chciał ET25 z przodu przy szerokości 9J. Na papierze wyglądało to dobrze. Po zwymiarowaniu zacisku ceramicznego — który jest fizycznie większy od standardowego — okazało się, że prześwit między felgą a zaciskiem wynosił tylko 4 mm. To za mało. Zmieniliśmy projekt na ET28 i dodaliśmy 3 mm materiału wewnątrz czaszy. Klient dostał felgę, która pasuje i wygląda dokładnie tak jak chciał.

Przy W213 AMG z ceramiką zawsze zalecamy weryfikację tego parametru. Nie zakładamy — mierzymy.

Co się stanie, jeśli ET będzie za niski lub za wysoki?

Widziałem efekty obu błędów. Mówię o tym wprost, bo to jest droga lekcja — i można jej uniknąć.

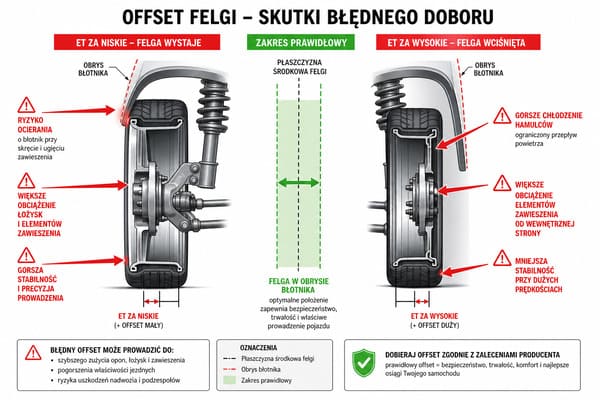

ET za niski powoduje, że felga wychodzi za bardzo na zewnątrz — ryzyko kolizji z błotnikiem lub arką nadkola. ET za wysoki wciąga felgę za mocno do środka — zaburza geometrię zawieszenia i może prowadzić do drgań oraz przyspieszonego zużycia łożysk⁹.

ET za niski oznacza, że felga wychodzi za bardzo na zewnątrz. Klient z W213 kombi zamontował felgi z ET28 z przodu zamiast ET35. Przy pełnym skręcie kierownicy felga uderzała w błotnik. Nie ocierała — uderzała. Skończyło się na przycinaniu plastiku i montażu 15 mm wkładek dystansowych od wewnątrz. Koszt naprawy przekroczył koszt reprojekcji felgi od nowa.

ET za wysoki oznacza, że felga wchodzi za mocno do środka. Inny klient, W213 sedan, zamówił felgi z ET48 na tylną oś przy szerokości 10J. Felga mieściła się w nadkolu — żadnej kolizji. Ale efekt wizualny był odwrotny do zamierzonego: felga wyglądała jakby była wciśnięta w karoserię. A po 8 000 km pojawiły się drgania. Łożyska pracowały pod nieprawidłowym kątem, bo geometria zawieszenia była zaburzona.

Poniżej zestawiam, czym różnią się oba błędy i jakie mają konsekwencje:

Liczba, którą warto zapamiętać: dla W213 tolerancja błędu ET, przy której auto zachowuje się normalnie i wygląda dobrze, to ±5 mm¹⁰ od zalecanego zakresu. Powyżej tej granicy zaczynają się problemy estetyczne. Poniżej — problemy mechaniczne. Dlatego nie zgadujemy. Liczymy przed cięciem materiału, nie po montażu.

Podsumowanie

Prawidłowy ET to podstawa każdego projektu kutej felgi do W213. Jeden błąd kosztuje czas, pieniądze i spokój. Jeśli planujesz kute felgi do swojego Mercedesa — skontaktuj się z KuteKola. Zbierzemy wszystkie dane, zweryfikujemy geometrię i zaprojektujemy felgę, która pasuje od pierwszego montażu.
