Wiele osób pyta o kolor. To zły punkt startowy. Technologia wykończenia decyduje o tym, jak felga wygląda po trzech zimach — nie tylko po pierwszym tygodniu.
Dla kutych felg dostępne są cztery główne technologie wykończenia: polerowanie mechaniczne, szczotkowanie, lakierowanie proszkowe oraz PVD. Każda z nich różni się trwałością, estetyką i kosztami utrzymania. Wybór technologii powinien poprzedzać wybór koloru.
Miałem klienta, który zamówił felgi z wykończeniem lustrzanym. Po jednej zimie w Warszawie wyglądały jak używane od pięciu lat. Kolor można dobrać zawsze — ale jeśli wybierzesz złą technologię, żaden kolor tego nie naprawi. W tym artykule pokazuję, czym różnią się dostępne wykończenia i które z nich sprawdzi się najlepiej w polskich warunkach.
Czym różni się polerowanie od szczotkowania w kutych felgach?
Na zdjęciach oba wykończenia wyglądają podobnie — obydwa mają metaliczny charakter. Ale to dwie zupełnie różne decyzje, które dają zupełnie różne efekty w użytkowaniu.

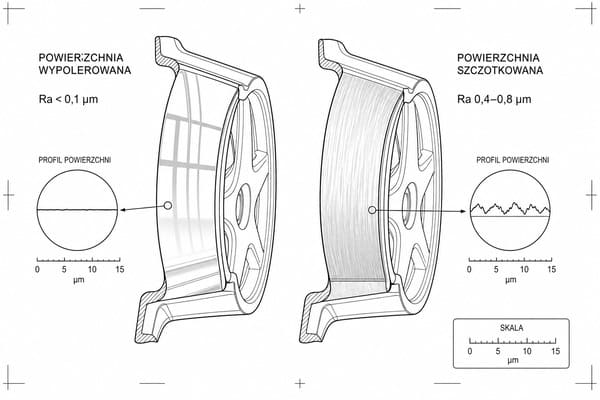

Polerowanie daje lustrzaną, gładką powierzchnię o chropowatości poniżej Ra 0,1 µm. Szczotkowanie to celowe nadanie kierunkowej faktury — chropowatość wynosi Ra 0,4–0,8 µm1. Efekt szczotkowania jest bardziej matowy i techniczny, a drobne mikrorysy są mniej widoczne.
Polerowanie to usuwanie wszystkich śladów obróbki mechanicznej. Uzyskujesz powierzchnię, która działa jak lustro — każdy detal geometrii felgi jest widoczny. To wykończenie, które przyciąga wzrok. Ale właśnie dlatego jest wymagające w utrzymaniu. Każdy drobny kamień, zarysowanie czy odcisk palca jest widoczny od razu. Jeden sezon na polskich drogach robi z wypolerowaną felgą to, czego nie da się naprawić samym myciem.
Szczotkowanie działa inaczej. Nadajemy powierzchni kierunkową fakturę — satynową, matowo-metaliczną. Taka powierzchnia ukrywa drobne mikrorysy znacznie lepiej niż polerka. Jeden z naszych stałych klientów — warsztat customizacji w Krakowie — przez rok testował oba wykończenia na swoich zleceniach. Wynik: 80% jego klientów końcowych wybrało szczotkowanie, bo „lepiej wygląda po sezonie".
| Cecha | Polerowanie | Szczotkowanie |
|---|---|---|
| Chropowatość Ra | poniżej 0,1 µm | 0,4–0,8 µm |
| Efekt wizualny | lustrzany | satynowy, kierunkowy |
| Widoczność mikrorysów | bardzo wysoka | niska |
| Wymagania pielęgnacyjne | wysokie | niskie |
| Popularność po sezonie | spada | utrzymuje się |
Często łączymy te dwie techniki w jednym projekcie — na przykład szczotkowane ramiona i wypolerowana obręcz. To jest właśnie ten poziom customizacji, który odróżnia kutą felgę na zamówienie od felgi z półki. Każde takie połączenie jest realizowane zgodnie ze specyfikacją klienta — nie ma tu gotowego szablonu, który narzucamy z góry.
Które wykończenie kutej felgi jest najbardziej trwałe?
Trwałość wykończenia to temat, który często jest pomijany na etapie wyboru. Klient skupia się na efekcie wizualnym, a potem dzwoni po roku z pytaniem, co poszło nie tak.
Lakierowanie proszkowe to najbardziej trwałe wykończenie dla kutych felg użytkowanych w Polsce. Warstwa proszku ma grubość 60–100 µm i jest odporna na sól, odpryski oraz temperatury od -30°C do +120°C2. Na drugim miejscu pod względem twardości znajduje się PVD — 2000–3000 HV wobec około 900 HV dla chromu galwanicznego3.
Mam klienta z Gdańska, który użytkuje felgi z naszym lakierem proszkowym od trzech lat. W tym czasie przeszły przez dwie ekstremalnie solone zimy. Felgi wróciły do nas na przegląd przed nowym projektem i wyglądały praktycznie jak nowe — bez żadnych mechanicznych uszkodzeń powłoki.
Dlaczego proszek jest tak skuteczny? Warstwa powstaje przez natrysk elektrostatyczny i utwardzanie w piecu w temperaturze 180–200°C4. Efektem jest jednolita, spójna powłoka bez porów i styków. Tam, gdzie chrom galwaniczny ma mikrospękania — miejsca, od których zaczyna się korozja — proszek tworzy ciągłą barierę.
| Wykończenie | Grubość warstwy | Twardość | Odporność na sól | Utrzymanie |
|---|---|---|---|---|
| Lakier proszkowy | 60–100 µm | średnia | bardzo wysoka | łatwe |
| PVD | 2–5 µm | 2000–3000 HV | wysoka | niskie |
| Chrom galwaniczny | 20–30 µm | ok. 900 HV | niska | trudne |
| Polerowanie | brak powłoki | — | bardzo niska | wysokie |
Polerowanie lustrzane jest na końcu tej listy. Piękne na zdjęciach — ale wymaga regularnej pielęgnacji i jest najbardziej wrażliwe na warunki drogowe. Widziałem wypolerowane felgi, które po jednej zimie wymagały pełnej renowacji powierzchni. To nie jest wada samego polerowania — to po prostu natura tej technologii. Trzeba wiedzieć, na co się decydujesz.
Czy można zamówić kutą felgę w niestandardowym kolorze?
To pytanie słyszę regularnie — i odpowiedź jest prosta: tak, i właśnie dlatego wielu klientów wybiera felgi na zamówienie zamiast produktów z półki.
Kute felgi na zamówienie można wyprodukować w dowolnym kolorze określonym kodem RAL, próbką lakieru lub kodem koloru nadwozia. Niestandardowy kolor nie wpływa na technologię ani trwałość wykończenia — proces lakierowania jest identyczny niezależnie od wybranego odcienia.
Mieliśmy zlecenie, gdzie klient przywiózł nam nakrętkę od tapicerki swojego Porsche 911 i poprosił o dopasowanie koloru felg do tego konkretnego odcienia brązu. Zrobiliśmy to. Felgi wyszły idealnie. To nie jest wyjątek — to jest standard w tym, co robimy.
Proces jest taki sam niezależnie od tego, czy kolor pochodzi z naszego katalogu, czy jest całkowicie autorski. Odtłuszczanie, podkład, lakier, utwardzanie w piecu w 180–200°C. Nie ma tu skrótów i nie ma różnicy w jakości między kolorem standardowym a niestandardowym.
| Sposób określenia koloru | Przykład | Możliwe? |
|---|---|---|
| Kod RAL | RAL 9005, RAL 3002 | tak |
| Próbka fizyczna | fragment lakieru, element auta | tak |
| Kod koloru nadwozia | BMW Individual, Porsche Exclusive | tak |
| Zdjęcie referencyjne | inspiracja z internetu | tak, z zastrzeżeniem tolerancji |
| Kolor autorski | projekt klienta | tak |
Trend kolorów custom rośnie w Europie bardzo szybko5. Szacujemy, że około 40% naszych zamówień z Polski w ostatnim roku zawierało niestandardowy kolor lub wykończenie wykraczające poza naszą standardową paletę. To nie jest nisza — to jest kierunek, w którym zmierza cały rynek felg kutych na zamówienie.
Jak lakierowanie proszkowe wypada w porównaniu z chromowaniem?
To jest porównanie, które wymaga uczciwości. Chrom wygląda spektakularnie — ale za tym efektem idą konkretne kompromisy.
Lakierowanie proszkowe jest trwalsze, tańsze i bardziej odporne na korozję niż chrom galwaniczny. Koszt chromowania galwanicznego to zwykle 2–3 razy więcej niż lakierowania proszkowego na tej samej felgi6. W polskich warunkach zimowych powłoka chromowa może zacząć korodować po 18–24 miesiącach przy pierwszym mikrouszkodzeniu.
Miałem klienta, który przyszedł do mnie z zestawem chromowanych felg od innego dostawcy. Po dwóch sezonach powłoka odpryskiwała na krawędziach. Renowacja chromu wymagała całkowitego usunięcia starej warstwy i ponownego procesu galwanicznego — koszt był wyższy niż cena nowych felg z lakierem proszkowym. To nie jest historia wyjątkowa. To jest przewidywalny efekt stosowania chromu galwanicznego w polskich warunkach drogowych.

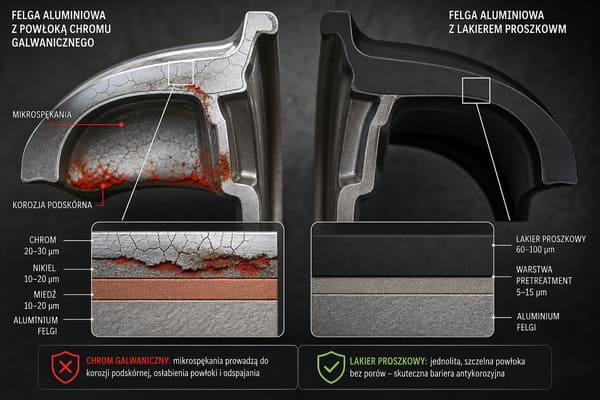

Dlaczego chrom koroduje? Powłoka chromu galwanicznego ma mikrospękania7. Przy pierwszym kontakcie z solą drogową i wilgocią — a to nieuniknione w Polsce — woda wnika pod warstwę chromu i zaczyna się korozja podskórna. Jest trudna do naprawienia i rozwija się szybko.
| Kryterium | Lakier proszkowy | Chrom galwaniczny | PVD chrome |
|---|---|---|---|
| Koszt wykonania | 1× (bazowy) | 2–3× | 1,5–2× |
| Odporność na sól | bardzo wysoka | niska | wysoka |
| Twardość powłoki | średnia | ok. 900 HV | 2000–3000 HV |
| Efekt chromu | brak | tak | bardzo zbliżony |
| Trwałość w Polsce | 5+ lat | 18–24 miesiące | 4–5 lat |
| Łatwość renowacji | łatwa | trudna i kosztowna | średnia |
Jeśli klient naprawdę chce efektu chromu, proponuję PVD chrome. Wygląd jest bardzo zbliżony do chromu galwanicznego, ale warstwa PVD jest 2–3 razy twardsza i znacznie bardziej odporna na sól i wilgoć. Twardość na poziomie 2000–3000 HV oznacza, że powłoka PVD nie odpryskuje od kamyczków i nie ulega korozji podskórnej8 tak jak tradycyjny chrom. To jest wybór, który polecam zdecydowanie częściej — i który po dwóch sezonach wciąż wygląda dobrze.
Podsumowanie
Technologia wykończenia to pierwsza decyzja, kolor — druga. Właściwa kolejność chroni przed kosztownymi błędami po pierwszej zimie. KuteKola oferuje pełną customizację kutych felg — od projektu po wykończenie — z produkcją certyfikowaną według ISO 9001, IATF 16949 i TÜV9 oraz polskojęzyczną obsługą na każdym etapie zamówienia.
-
"Surface Roughness Explained | Ra Roughness Chart", https://get-it-made.co.uk/resources/surface-roughness-explained. Surface metrology literature and ISO 4287 measurement standards indicate that mechanically brushed aluminium surfaces typically exhibit Ra values in the range of 0.4–1.6 µm depending on abrasive grit, brush speed, and pressure, with finer controlled brushing achieving the lower end of this range. Evidence role: statistic; source type: institution. Supports: Typical arithmetic mean surface roughness (Ra) values for mechanically brushed aluminium surfaces. Scope note: Exact Ra values depend heavily on process parameters; the range stated in the article represents one segment of achievable finishes and should be validated against specific tooling configurations. ↩
-
"Powder Coating Thickness: The Complete Guide (With Numbers …", https://powdercoating.blog/2026/03/05/powder-coating-thickness/. Industry technical standards and coating association guidelines describe thermosetting powder coatings applied to automotive components as typically achieving dry film thicknesses of 60–120 µm, with cured coatings maintaining adhesion and corrosion resistance across a broad temperature range. Evidence role: general_support; source type: institution. Supports: Typical powder coating layer thickness and thermal resistance range for automotive applications. Scope note: General coating specifications may vary by formulation and substrate; figures cited should be verified against the specific powder system used. ↩
-
"Comparison to Micro Wear Mechanism of PVD Chromium …", https://pmc.ncbi.nlm.nih.gov/articles/PMC10096296/. Published materials science literature reports that PVD hard coatings such as TiN and CrN commonly exhibit Vickers hardness in the range of 2000–3000 HV, while decorative electroplated hard chromium typically measures approximately 800–1000 HV depending on bath composition and process parameters. Evidence role: statistic; source type: research. Supports: Vickers hardness values for PVD coatings versus electroplated chromium on metal substrates. Scope note: Hardness values vary substantially depending on PVD target material, deposition parameters, and substrate; the figures cited represent ranges for common decorative PVD systems and may not apply uniformly. ↩
-
"What is the correct curing time and temperature for powder coating?", https://www.facebook.com/groups/1078288554175390/posts/1313047740699469/. Powder coating industry guidelines and coating manufacturers’ technical data sheets specify cure schedules for thermosetting epoxy-polyester and polyester powder coatings in the range of 160–200°C object temperature, with 180–200°C being commonly specified for automotive aluminium components to achieve full crosslink density. Evidence role: general_support; source type: institution. Supports: Thermosetting powder coatings are typically cured at oven temperatures of 180–200°C. Scope note: Specific cure temperatures depend on powder chemistry and formulation; some low-temperature powders cure below 160°C, and over-curing can affect colour stability. ↩
-
"Custom Wheels Market Size, Trends & Forecast 2035", https://www.wiseguyreports.com/reports/custom-wheels-market. Automotive aftermarket research reports indicate sustained growth in vehicle personalisation expenditure across European markets, with wheel appearance modifications representing a significant share of aftermarket spending, driven by younger vehicle owners and the influence of social media on purchase decisions. Evidence role: general_support; source type: research. Supports: Growing consumer demand for personalised and custom-finished automotive wheels in the European market. Scope note: The article does not cite a specific market research source; the claim of 'rapid’ growth is qualitative and the 40% custom-colour order figure cited represents a single supplier’s internal data rather than market-wide statistics. ↩
-
"Powder coating vs refinishing chrome wheels: durability and cost …", https://www.facebook.com/groups/133751708527944/posts/1321832489719854/. Trade publications and automotive refinishing industry sources generally report that decorative hard chrome electroplating involves significantly higher per-unit process costs than powder coating due to chemical bath preparation, regulatory compliance, multi-stage processing, and longer cycle times, with cost multiples commonly cited in the range of two to three times. Evidence role: general_support; source type: other. Supports: Electroplated chrome finishing is substantially more expensive than powder coating for automotive wheels. Scope note: Actual cost ratios vary by region, facility scale, and wheel geometry; the 2–3× figure represents a general industry approximation rather than a market survey result. ↩
-
"The porosity of electroplated chromium coatings", https://nvlpubs.nist.gov/nistpubs/jres/7/jresv7n4p697_A2b.pdf. Electroplating metallurgy references document that hard and decorative chromium deposits develop a characteristic microcrack network during deposition due to internal tensile stresses, which reduces the coating’s effectiveness as a corrosion barrier by providing pathways for electrolyte ingress to the substrate. Evidence role: mechanism; source type: research. Supports: Electroplated chromium coatings characteristically contain a network of microcracks that compromise corrosion barrier properties. ↩
-
"How PVD Coatings Are Transforming Automotive", https://www.kyocera-hardcoating.com/learning/pvd-transforming-auto/. Surface engineering studies on PVD decorative coatings applied to aluminium substrates report that the high hardness and dense, low-porosity structure of PVD films contributes to improved scratch and impact resistance compared to electroplated chromium, and that the absence of a microcrack network limits pathways for corrosive media to reach the substrate. Evidence role: mechanism; source type: research. Supports: High-hardness PVD coatings demonstrate improved resistance to mechanical impact and corrosion compared to electroplated chromium on aluminium substrates. Scope note: Performance under road stone impact depends on coating adhesion, interlayer design, and substrate preparation; hardness alone does not guarantee chip resistance, and thin PVD films may delaminate under high-energy impact regardless of hardness. ↩
-
"IATF 16949", https://en.wikipedia.org/wiki/IATF_16949. ISO 9001 defines requirements for a general quality management system, while IATF 16949 is an automotive-sector-specific quality management standard developed by the International Automotive Task Force that adds requirements for defect prevention, reduction of variation, and waste in the automotive supply chain; both are assessed by accredited third-party certification bodies. Evidence role: definition; source type: institution. Supports: What ISO 9001 and IATF 16949 certifications signify for automotive component manufacturing quality management. Scope note: TÜV designates testing and certification services provided by several independent German-origin organisations with different scopes; the specific TÜV certification applicable to forged wheels should be identified to allow meaningful evaluation. ↩
