Większość właścicieli BMW X5 G05 wie, czego chce — ale nie wie, jak to się nazywa. To prowadzi do błędnych zamówień, felg na półce i pieniędzy wyrzuconych w błoto.
Deep Concave i Stepped Lip to dwa różne elementy konstrukcji felgi. Deep Concave to profil tarczy cofnięty o 40–60 mm1. Stepped Lip to warga z fizycznym schodkiem wysuniętym do 80 mm2. Można mieć jedno bez drugiego — ale połączenie obu daje efekt, który zatrzymuje wzrok.
W tym artykule pokazuję konkretne różnice między tymi dwiema konstrukcjami. Omawiam, która z nich pasuje do sylwetki X5 G05, jak uniknąć konfliktu z zaciskami hamulcowymi i jakie rozmiary faktycznie działają na tym modelu. Każdy punkt oparty jest na realnych zleceniach, które realizowaliśmy dla klientów z Polski i Europy Zachodniej.
Czym właściwie różni się Deep Concave od Stepped Lip?
Większość klientów przychodzi do nas ze zdjęciem z Instagrama i jednym zdaniem: "chcę dokładnie to". Problem zaczyna się, gdy pytamy, co konkretnie im się podoba.
Kilka miesięcy temu napisał do nas klient z Warszawy. Chciał "jak najgłębsze felgi" na swoje BMW. Wysłał zdjęcie i napisał: "chcę dokładnie to". Na zdjęciu były felgi z deep concave i stepped lip jednocześnie. Kiedy zapytałem, co mu się podoba bardziej — głębia tarczy czy wystająca warga — zamilkł na chwilę i odpisał: "nie wiedziałem, że to dwa różne rzeczy".

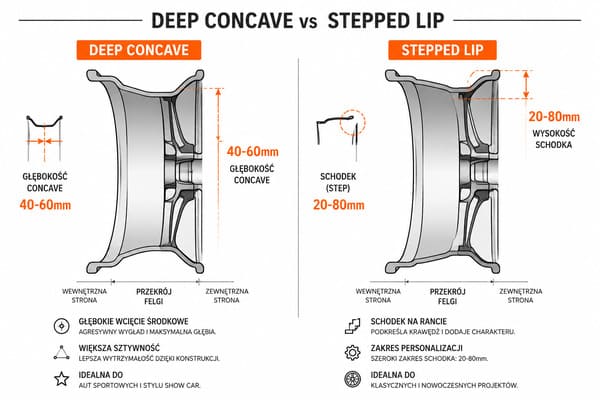

Deep Concave to profil tarczy — środek felgi jest cofnięty o 40–60 mm względem płaszczyzny obręczy. Stepped Lip to konstrukcja wargi — fizyczny schodek wysunięty od 20 do nawet 80 mm poza tarczę. Można mieć jedno bez drugiego.
To nie jest tylko kwestia nazewnictwa. To dwa niezależne parametry projektu, które wpływają na wygląd, geometrię i bezpieczeństwo felgi w zupełnie inny sposób. Deep Concave zmienia to, jak wygląda tarcza — ile "głębi" widać od przodu. Stepped Lip zmienia to, jak wygląda obręcz — czy felga "wychodzi" poza nadkole, czy siedzi głęboko w środku.
Jak działają te dwa parametry osobno?
| Parametr | Co zmienia | Typowy zakres | Efekt wizualny |
|---|---|---|---|
| Deep Concave | Profil tarczy | 30–60 mm głębokości | Wklęsłość tarczy widoczna od przodu |
| Stepped Lip | Szerokość wargi | 20–80 mm wysunięcia | Schodek wysuwa felgę poza nadkole |
| Połączenie obu | Cały profil felgi | Zależne od projektu | Maksymalny efekt 3D i wypełnienie nadkola |
Połączenie obu — concave 50 mm i stepped lip 60 mm — to właśnie ten efekt, który zatrzymuje wzrok na parkingu. Ale te dwa parametry trzeba projektować razem, nie oddzielnie. Głęboki concave przy zbyt płytkiej wardze wygląda nieproporcjonalnie. Szeroka warga bez concave wygląda płasko. Dobrze zaprojektowana felga to taka, w której oba parametry współgrają z geometrią pojazdu.
Dlatego w każdym projekcie zaczynamy od wymiarów nadkola, offsetu i danych układu hamulcowego — zanim powiemy klientowi, ile concave i ile stepped lip jest możliwe na jego samochodzie.
Która konstrukcja felgi lepiej pasuje do sylwetki BMW X5 G05?
SUV-y mają nadkola, które albo wypełniasz — albo wyglądają jak za duże buty z małymi stopami. Na BMW X5 G05 ten problem jest widoczny szczególnie przy standardowych felgach fabrycznych.

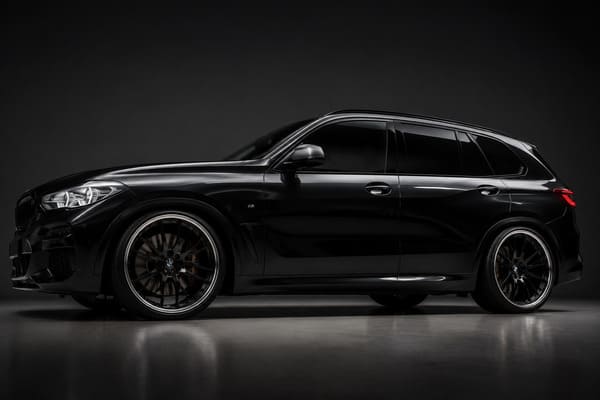

Mamy w portfolio realizację dla klienta z Krakowa — czarny X5 G05 z pakietem M, przyciemniane szyby, obniżenie na sprężynach H&R o 35 mm3. Klient chciał felgi, które "nie będą wyglądać jak doklejone". To częsty problem przy SUV-ach.
BMW X5 G05 ma nadkola o szerokości około 285 mm z tyłu i 255 mm z przodu4. Przy standardowym offsecie felga siedzi zbyt głęboko — efekt wizualny jest nijaki. Deep Concave z Stepped Lip wypełnia nadkole i daje efekt, jakiego nie osiągnie żadna felga standardowa.
Zaprojektowaliśmy dla tego klienta 22×10 z tyłu z offsetem ET25 i 22×9 z przodu z ET325. Głębokość concave wynosiła 52 mm. Efekt? Felga wypełniała nadkole niemal idealnie — luz 4 mm po każdej stronie. Na czarnym lakierze z czarną felgą i polerowaną wargą stepped lip wyglądało to jak fabryczna opcja z katalogu BMW Individual — tylko lepiej.
Jak sylwetka SUV-a wpływa na wybór konstrukcji?
| Parametr sylwetki | Problem standardowy | Rozwiązanie z Deep Concave + Stepped Lip |
|---|---|---|
| Wysokie nadkola | Felga "gubi się" w przestrzeni | Stepped Lip wypełnia szerokość |
| Duży prześwit | Brak głębi przy patrzeniu od przodu | Deep Concave tworzy efekt 3D |
| Szerokie nadkola (285 mm tył) | Za mały offset = felga zbyt blisko zawieszenia | Dokładny dobór ET wysuwa felgę optymalnie |
| Obniżone zawieszenie | Zmiana kąta patrzenia na felgę | Stepped Lip zyskuje na obniżeniu |
X5 G05 ma jeszcze jedną cechę, którą trzeba brać pod uwagę — szeroki próg karoserii i wyraźna linia boczna. Felga zbyt płaska optycznie "tonie" pod karoserią. Stepped Lip z polerowaną krawędzią tworzy kontrast, który sprawia, że felga zaczyna być widoczna jako osobny element stylistyczny — a nie dodatek do auta. To właśnie o to chodzi klientom, którzy mówią "chcę, żeby to wyglądało mocno".
Czy głęboki concave koliduje z zaciskami hamulcowymi w BMW X5 G05?
To jest pytanie, które każdy powinien zadać — ale większość nie zadaje. Efekt jest przewidywalny: felgi wylądowują na półce.
Mieliśmy zlecenie, które o mało nie skończyło się katastrofą. Klient zamówił felgi na X5 G05 z aftermarketowym zestawem hamulcowym Brembo — tarcze 380 mm, sześciotłoczkowe zaciski6. Poprzedni dostawca wykonał felgi bez weryfikacji geometrii. Felgi były piękne, concave 55 mm, stepped lip — ale zacisk dotykał tarczy felgi przy pełnym skoku zawieszenia. Felgi wylądowały na półce.

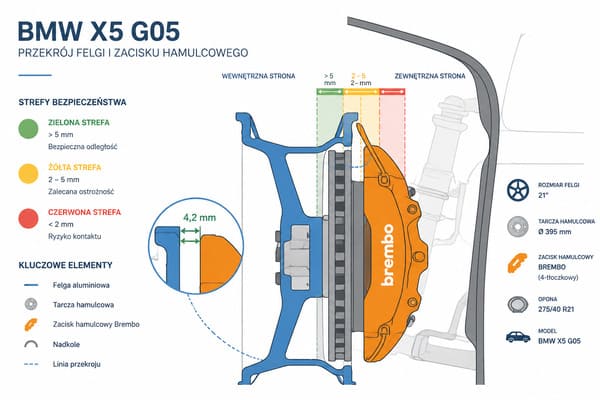

Głęboki concave skraca odległość między tarczą felgi a zaciskiem hamulcowym. W BMW X5 G05 z aftermarketowym układem hamulcowym minimalna bezpieczna odległość to 8–12 mm przy pełnym skoku zawieszenia7. Bez analizy geometrii to loteria.
Kiedy ten klient trafił do nas, pierwsze co zrobiliśmy to poprosiliśmy o dokładne wymiary zacisku, średnicę tarczy i offset oryginału. Na tej podstawie zaprojektowaliśmy felgę z concave 48 mm — 7 mm mniej niż poprzednia wersja — ale z luzem 11 mm nad zaciskiem przy pełnym skoku. Efekt wizualny był niemal identyczny. Bezpieczeństwo — zupełnie inne.
Co weryfikujemy przed każdą produkcją?
| Co sprawdzamy | Dlaczego to ważne | Co się dzieje bez weryfikacji |
|---|---|---|
| Wymiary zacisku hamulcowego | Zacisk to największa przeszkoda w nadkolu | Felga koliduje z zaciskiem — nie jedzie |
| Średnica tarczy | Większa tarcza = mniej miejsca na concave | Fałszywe założenia = błędny projekt |
| Offset oryginału | Punkt startowy dla nowego ET | Zbyt agresywny offset = problem z zawieszeniem |
| Skok zawieszenia | Luz w ruchu jest mniejszy niż w spoczynku | Kontakt felgi z zaciskiem przy wyboju |
| Analiza FEA | Weryfikacja wytrzymałości projektu | Nieznane słabe punkty w strukturze felgi |
Przed każdą produkcją robimy dokładnie tę samą analizę. Używamy danych przekazanych przez klienta i weryfikujemy je geometrycznie przed uruchomieniem modelu 3D. Stop aluminium 6061-T68, którego używamy, daje dużą rezerwę wytrzymałościową — ale rezerwa materiałowa nie zastąpi poprawnie policzonych prześwitów. To nie jest opcja, to nasz standard przy każdym zleceniu.
Jakie rozmiary felg kutych działają najlepiej na BMW X5 G05?
Fabrycznie X5 G05 jeździ na 19–22 calach9. To szeroki zakres — ale nie każdy rozmiar z tej listy daje ten sam efekt wizualny i te same możliwości projektowe.
W naszych zamówieniach od klientów z Polski i Europy Zachodniej najpopularniejszy rozmiar to 22 cale — pojawia się w około 70% projektów10 na ten model. Przy 21 calach concave jest możliwy, ale stepped lip ma mniejsze pole do popisu. Przy 23 calach — a mieliśmy kilka takich realizacji — analiza FEA11 jest absolutnie obowiązkowa.

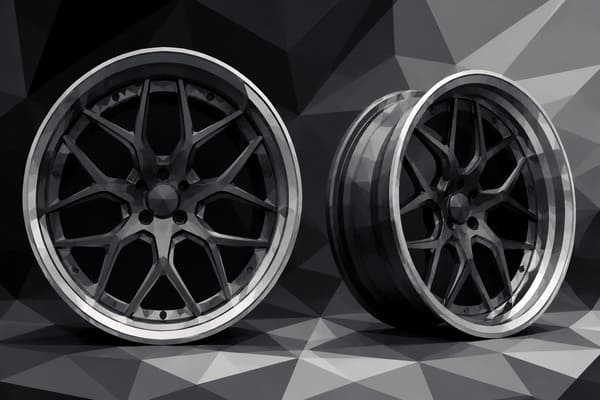

Najczęściej wybierana konfiguracja na BMW X5 G05 to 22×10 z tyłu z offsetem ET25 i 22×9 z przodu z ET32. Różnica offsetu 7 mm zapewnia wypełnienie nadkola bez ingerencji w geometrię zawieszenia przy standardowym lub lekkim obniżeniu.
Na czarnym X5 w full black setup — czarna felga z brush finish na stepped lip i polerowanymi krawędziami — to jeden z trzech najczęściej zamawianych u nas wzorów w ciągu ostatniego roku. Klienci wracają do tego połączenia, bo na ciemnym lakierze tworzy ono kontrast, który widać nawet na ciemnym parkingu.
Porównanie rozmiarów felg na BMW X5 G05
| Rozmiar | Zalety | Ograniczenia | Popularność |
|---|---|---|---|
| 21×9 / 21×10 | Niższe obciążenia, lepsza amortyzacja | Mniejszy stepped lip, mniej efektu 3D | Niska |
| 22×9 / 22×10 | Optymalne pole do deep concave i stepped lip | Wymaga weryfikacji zacisku przy aftermarkecie | Bardzo wysoka (~70%) |
| 23×10 / 23×11 | Maksymalny efekt wizualny | Obowiązkowa FEA, wyższe koszty, twardszy komfort | Niska, projekty specjalne |
Przy 23 calach obciążenia dynamiczne rosną nieproporcjonalnie do rozmiaru. Stop 6061-T6 daje tutaj dużą rezerwę wytrzymałościową, ale projekt musi być policzony przez analizę metodą elementów skończonych przed uruchomieniem produkcji. Nie robimy wyjątków od tej zasady — niezależnie od tego, jak pilne jest zlecenie. Felga, która nie przeszła FEA przy 23 calach na SUV-ie ważącym ponad 2 tony12, to ryzyko, którego nie akceptujemy ani my, ani nasz klient.
Conclusion
Deep Concave i Stepped Lip to dwa różne parametry. Połączone dobrze — na właściwym rozmiarze, z policzonym prześwitem — dają efekt, którego nie osiągnie żadna felga standardowa.
Projektujemy kute felgi na zamówienie dla BMW X5 G05 i dziesiątek innych modeli — skontaktuj się z KuteKola i powiedz nam, czego chcesz.
-
